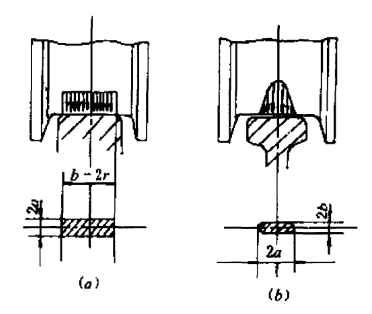

按照車輪踏面與軌道頂部形狀的不同，其接觸處可能是一直線（實際是矩形面積），稱為線接觸。也可能是一點（實際是小橢圓面積），稱為點接觸，如下圖中所示線接觸的受力情況較好，但往往由于機架變形和安裝偏差等因素，使線接觸應力分布不盡人意，因而在起重機的運行機構中常常采用點接觸結構。

根據起重機車輪與軌道接觸情況的不同，分為：

1、線接觸用于平頭軌道；

2、點接觸用于凸頭軌道。

考慮車輪踏面疲勞計算車輪允許輪壓的方法如下：

一、 線接觸的允許輪壓：

計算公式：

PL ≤ kl D l C1 C2

式中，kl —-與材料有關的許用線接觸應力常數（N/mm2）

D —-車輪踏面直徑

l —-車輪與軌道有效接觸寬度

C1 —-轉速系數

二、 點接觸的允許輪壓：

計算公式：

公式2

式中，k2 —-與材料有關的許用點接觸應力常數（N/mm2）

R—-曲率半徑，取車輪曲率半徑與軌道曲率半徑中之大值，mm

m—-由軌道頂面與車輪的曲率半徑之比（r/R）所確定的系數

C1—-轉速系數

C2—-工作級別系數
