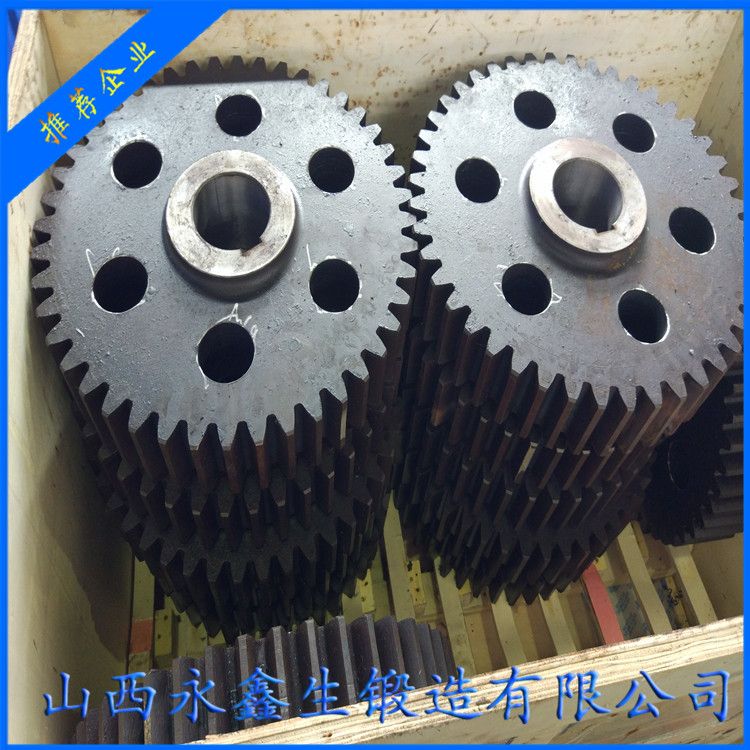

鍛造齒輪精密鍛造成形是一種優質、高效、低消耗的先進制造技術，被廣泛地用于汽車齒形零件的大批量生產中。隨著精密鍛造工藝和精密模具制造技術的進步，鍛造齒輪和齒形類零件的生產已越來越多地采用精密鍛造成形。當前國外一臺普通轎車采用的精鍛件總質量已達到（40—45）Kg,其中齒形類零件總質量達10Kg以上。精鍛成形的齒輪單件質量可達1Kg以上、齒形精度達到(DIN) 7級。隨著汽車的輕量化要求和人們環保意識的增強,鍛造齒輪制造業將更多地應用精鍛成形技術。

    鍛造齒輪的熱精鍛成形：

   （1）早期的鍛造齒輪精密鍛造：

    鍛造齒輪的精密鍛造早見于50年代德國的拜爾工廠，并在蒂森等公司得到廣泛的應用。我國上海汽車齒輪廠等在70年代采用熱精鍛技術，成功進行了鍛造齒輪的精密鍛造生產。在當時社會主義大協作的環境下，鍛造齒輪的精鍛技術很快在齒輪行業得到推廣應用。該技術的應用和發展得益于2項當時先進的技術：模具的放電加工技術和毛坯感應加熱技術。先淬火后加工的放電加工避免了模具淬火變形帶來的齒廓誤差；快速加熱的中頻感應加熱解決了齒輪毛坯在加熱過程中的氧化和脫碳問題，以上2項技術的應用使鍛造成形的鍛造齒輪齒面達到無切削加工要求。

   （2）鍛造設備：

    鍛造齒輪的鍛造設備在國外一般使用熱模鍛壓力機。但在60-70年代的中國，熱模鍛壓力機是非常昂貴的設備。因此，國內企業普遍使用的鍛造設備是雙盤摩擦壓力機。該設備結構簡單，價格便宜，很快成為齒輪精鍛的主力設備。但摩擦壓力機技術陳舊、難以控制打擊精度、而且能源利用率較低。隨著高能螺旋壓力機和電動螺旋壓力機的出現，落后的摩擦壓力機有被取代的趨勢。

   （3）熱精鍛造工藝 ：

    對于大量生產的鍛造齒輪，成熟的精鍛成形技術是號稱“一火兩鍛” 的熱精鍛工藝技術。即齒輪在熱鍛成形和切邊后利用鍛件余熱進行熱精整。通常的設計原則是將成形模和精整模設計為完全相同的尺寸，使精整模用到接近換模極限時充當成形模使用，使齒輪模具的使用壽命得到大限度的利用。  當時，齒輪行業的骨干企業已擁有引進的高精度刨齒機，可以刨出較高精度的齒輪電極，但齒輪模腔的加工手段是早期的放電加工機床。這一類放電加工機床加工速度慢、電極損耗大、加工表面質量差。因此，當時的熱精鍛齒輪精度在9級左右，主要應用于卡車和拖拉機工業。  改革開放初期，隨著高精度刨齒機和精密數控電加工機床的引進，模具的制造精度得到成級的提高。鍛造齒輪的制造精度隨之提高到8-9級，達到了卡車和輕型車的使用要求。

   （4）先進的閉塞鍛造技術：

    成形原理：閉塞鍛造是一種先進的無飛邊精密成形技術。70年代，國外在閉塞冷鍛應用技術得到突破后，很快用于鍛造齒輪的精密成形。閉塞冷鍛成形的齒輪精度相比熱精鍛成形可提高半級至一級；閉塞冷鍛還有無飛邊鍛造的特征，使材料利用率得到較大提高。在80—90年代，轎車、輕型車和微型車的行星、半軸齒輪已廣泛采用閉塞冷鍛工藝生產。
